Android 레이아웃 - View, ViewGroup, LinearLayout, TableLayout, RelativeLayout, FrameLayout, GridLayout

Object 하위의 Layout Class

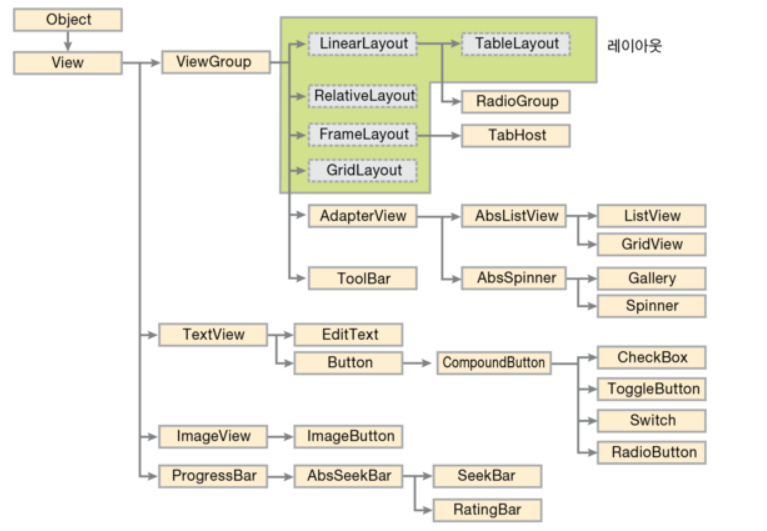

VIew Class 계층도



레이아웃에서 자주 사용되는 속성

 orientation : 레이아웃 안에 배치할 위젯의 수직 또는 수평 방향을 설정
 gravity : 레이아웃 안에 배치할 위젯의 정렬 방향을 좌측, 우측, 중앙으로 설정
 padding : 레이아웃 안에 배치할 위젯의 여백을 설정
 layout_weight : 레이아웃이 전체 화면에서 차지하는 공간의 가중값을 설정, 여러 개의 레이아웃이 중복될 때 주로 사용
 baselineAligned : 레이아웃 안에 배치할 위젯을 보기 좋게 정렬

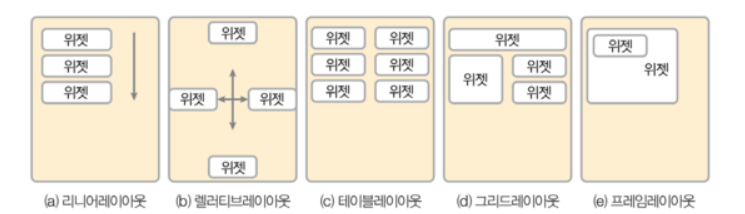

레이아웃 종류

 리니어레이아웃 : 왼쪽 위부터 아래쪽 또는 오른쪽으로 차례로 배치
 렐러티브레이아웃 : 위젯 자신이 속한 레이아웃의 상하좌우의 위치를 지정하여 배치
 테이블레이아웃 : 위젯을 행과 열의 개수를 지정한 테이블 형태로 배열
 그리드레이아웃 : 테이블레이아웃과 비슷하지만, 행 또는 열을 확장하여 다양하게 배치할 때 더 편리
 프레임레이아웃 : 위젯들을 왼쪽 위에 일률적으로 겹쳐서 배치하여 중복해서 보이는 효과를 냄









---

LinearLayout



baselineAligned 속성

baselineAligned 속성은 크기가 다른 위젯들을 보기 좋게 정렬함

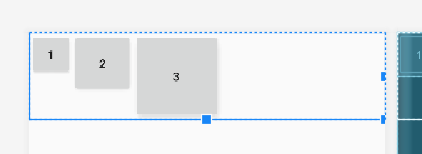

android : baselineAligned = "false"

<LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="horizontal"
        android:baselineAligned="false">

        <Button
            android:id="@+id/button"
            android:layout_width="50dp"
            android:layout_height="50dp"
            android:text="1"/>

        <Button
            android:id="@+id/button2"
            android:layout_width="70dp"
            android:layout_height="70dp"
            android:text="2" />

        <Button
            android:id="@+id/button3"
            android:layout_width="100dp"
            android:layout_height="100dp"
            android:text="3" />
    </LinearLayout>

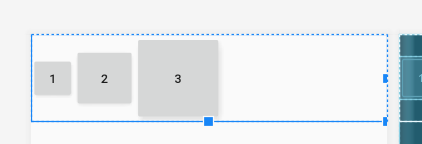

android : baselineAligned = "ture" 또는 생략





---

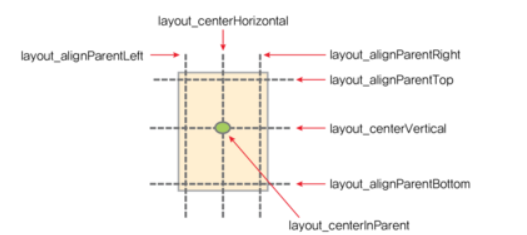

RelativeLayout

레이아웃 내부에 포함된 위젯을 상대적인 위치로 배치







---

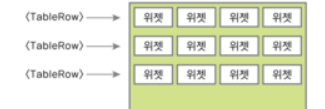

TableLayout

주로 위젯을 표 형태로 배치할 때 사용





---

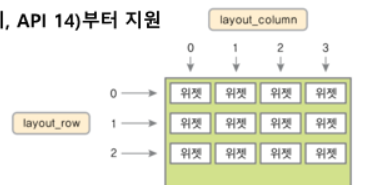

GridLayout

테이블레이아웃처럼 위젯을 표 형태로 배치할 때 사용하지만 좀 더 직관적임





---

FrameLayout

단순히 레이아웃 내의 위젯을 왼쪽 상단부터 겹쳐서 출력
프레임레이아웃 자체로 사용하기보다는 탭 위젯 등과 혼용해서 사용할 때 유용
